Modelado BIM del Terreno y Obras Hidráulicas con Civil 3D
La metodología BIM con Autodesk Civil 3D permite llevar el diseño y la gestión de proyectos de ingeniería a un nuevo nivel, integrando precisión técnica, coordinación y eficiencia. Civil 3D es un software de referencia para modelar terrenos, diseñar obras lineales y gestionar proyectos en entorno BIM.
En el ámbito del modelado del terreno y las obras civiles, Civil 3D ofrece un amplio abanico de posibilidades. A partir de datos topográficos y geoespaciales se pueden generar superficies digitales precisas, sobre las que se construye todo el diseño.

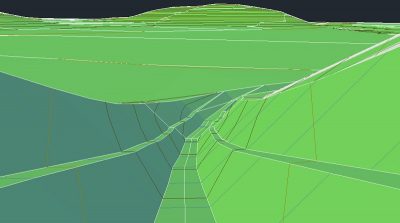

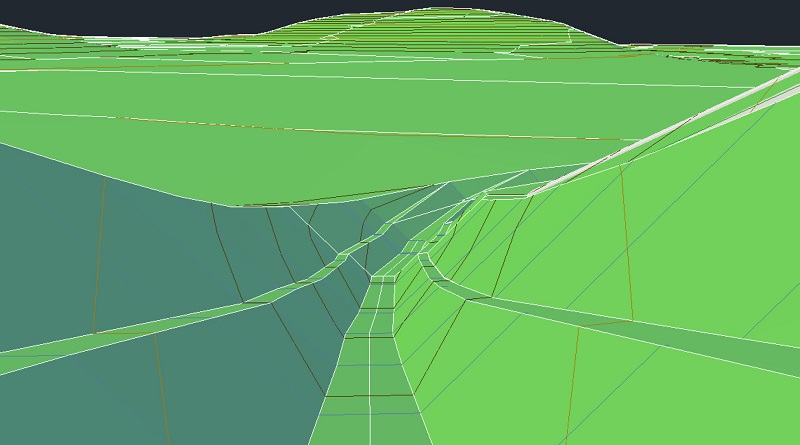

Estas superficies permiten desarrollar explanaciones y plataformas, definiendo con detalle movimientos de tierra, excavaciones y rellenos. Gracias a ello es posible optimizar los volúmenes y ajustar el proyecto a la realidad del terreno.
La herramienta de cubicación de movimientos de tierras facilita cálculos automáticos de volúmenes entre superficies, fundamentales para planificar costes, recursos y tiempos de ejecución.

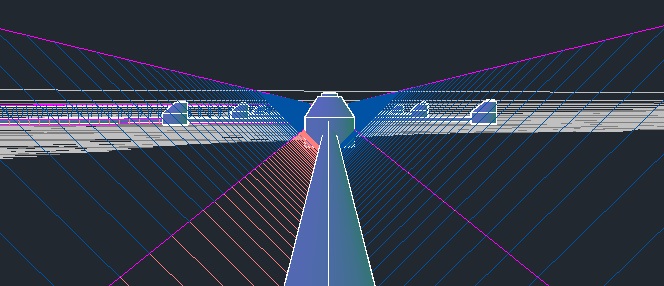

Civil 3D también permite la definición de obras lineales —como carreteras, viales o conducciones— mediante ejes, alineaciones y corredores paramétricos, asegurando un modelado flexible y dinámico.
Además, la generación de perfiles longitudinales y transversales resulta esencial para analizar pendientes, cotas y secciones, garantizando una interpretación precisa y validación técnica del proyecto.

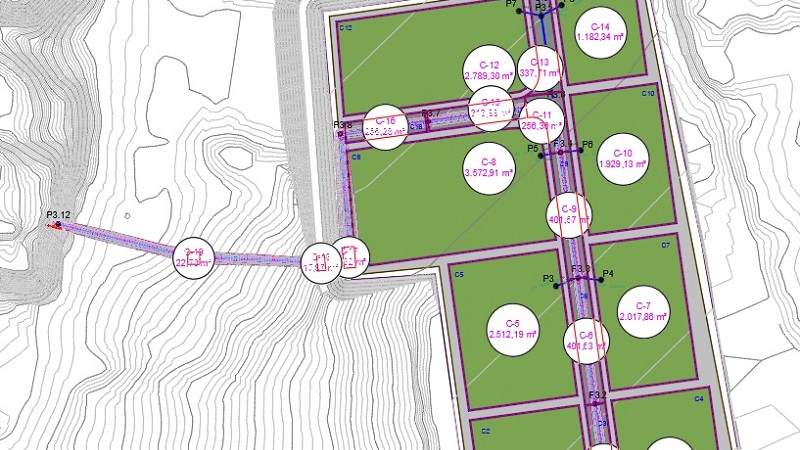

En cuanto al diseño de obras hidráulicas en entorno BIM, Civil 3D integra el análisis hidrológico e hidráulico dentro de un modelo coordinado. A partir de la topografía se pueden determinar cuencas de aportación y calcular caudales de avenida, imprescindibles para dimensionar infraestructuras frente a episodios extremos.
Sobre esta base se diseñan las redes de drenaje y elementos singulares como vertederos, balsas de regulación o celdas de infiltración. Su comportamiento puede ser representado y evaluado directamente en el modelo BIM.
La modelización de redes y balsas de regulación adquiere así un carácter avanzado, permitiendo tanto su diseño geométrico como el análisis de su funcionamiento en escenarios reales.
Civil 3D además incorpora un flujo de trabajo integrado con softwares específicos:
- Storm & Sanitary Analysis, herramienta de Autodesk para simular el funcionamiento hidráulico de redes de saneamiento y drenaje pluvial.
- Storm Sewers, un módulo especializado en el dimensionamiento automático de redes y sistemas pluviales, con cálculos de secciones, pendientes y caudales de diseño.
💡 En definitiva, Civil 3D aplicado en metodología BIM no solo permite diseñar y calcular, sino también coordinar, optimizar y comunicar cada fase de un proyecto de obra civil o hidráulica.
📚 Además, el Colegio de Ingenieros de Caminos, Canales y Puertos de Andalucía imparte formación especializada en el manejo de Civil 3D y su integración con herramientas de diseño hidráulico, ofreciendo a los profesionales la capacitación necesaria para aplicar con éxito la metodología BIM en proyectos reales. Si te interesa accede a esta información
